柴油发电机组电起动系统线路基本结构原理

2020-07-09 17:37:28

次

柴油发电机组电起动系统，由起动电机、充电发电机、充电发电机调节器、蓄电池和仪表等组成。因起动系统为直流电源，且采用很多晶体管元件，它们对电源极性特别敏感，故在装拆中应特别注意线路的正确连接和组件的规格。

柴油发电机组的启动步骤并非想象那么简单容易，很多新用户对柴油发电机组的启动存在一定的误区，如果使用不当，会对柴油发电机组造成不良的影响。

那么正确对柴油发电机组进行启动操作，我们可以按以下几个步骤去操作。

1、拧松喷油泵上的放气螺钉，用燃油手泵排除燃油系统内的空气，同时将调整控制手柄固定在适宜启动转速的油门位置。

2、按下启动按钮，使柴油机启动，如10秒（多15秒）柴油机仍不能着火启动，则应待1分钟后再作二次启动，若连续三次仍无法启动则应检查并找出故障原因。

3、柴油发电机组启动后，应密切注意机油压力表读数（正常运转时为2.5—3.5kg/C㎡），如机油压力表不指示，应立即停机检查，并检查电流表有无充电指示。

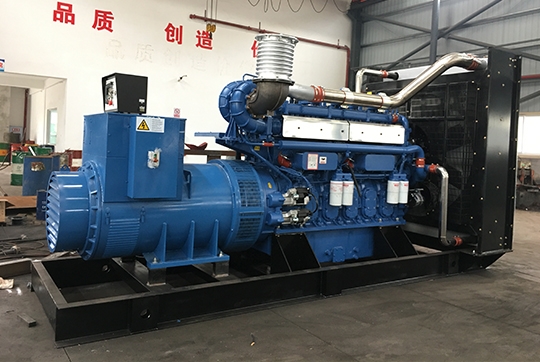

柴油发电机组

4、机组启动后，空载转速逐渐增加到1000—1200r/min，（注意不得长时间低速运转），进行柴油机的预热过程后，再将转速提高到额定转速。待出水温度达到55℃，机油温度达到45℃时，才允许进入全负荷运转。

5、当柴油发电机组各仪表指示正常时，即可合上负荷开关向负载送电，随着机组负荷的变化，若频率和电压不在规定范围内，应及时调整频率和电压，使其保持额定值，严禁机组在低转速情况下带负荷，以免损坏设备。

6、柴油发电机组投入正常运转后，应随时注意观察水温、油温、油压的变化以及功率表、频率表、电流表、电压表的读数，发现异常应及时处理。国产柴油发电机组。

柴油发电机组起动后，硅整流充电发电机与发电机调节器配合工作，通过电流表A向蓄电池充电并由电流表显示充电电流的大小。充电电流的大小和充电电路的“接通”或断开，由充电发电机调节器自动控制。

柴油发电机组停车后，由于充电发电机调节器内设有截流装置，能自动切断蓄电池与充电发电机激磁绕线的回路，这样可防止蓄电池的电源倒流到硅整流充电发电机的激磁绕组。
